Smith Chart-Tool


Das Smith Chart ist ein Diagramm, mit dem sich komplexe Impedanzen graphisch darstellen lassen. In der Hochfrequenztechnik wird es vorzugsweise zur Anpassung einer Last (z.B. einer Antenne) an eine Quelle (z.B. einen Sender) verwendet. (siehe auch Wikipedia: Smith-Chart)

Das folgende Programm zeigt Ihnen den Weg eines von Ihnen vorgegebenen Netzwerkes durch das Smith Chart. Eine Einführung in die Funktionsweise des Smith Charts erfolgt an dieser Stelle nicht. Wenn Sie jedoch bereits über entsprechendes Grundlagenwissen verfügen, sollte Ihnen der Umgang mit diesem Tool keine Probleme bereiten. Definieren Sie zunächst im Abschnitt "Allgemeine Einstellungen" die Frequenz, für die eine Anpassung erfolgen soll. Geben Sie anschließend im Abschnitt "Aktuelles Anpassnetzwerk" ein Netzwerk ein. Das Smith Chart wird nach jedem Bearbeitungsschritt automatisch aktualisiert.

Warnung: Dieses Programm befindet sich noch im Teststadium. Auch wenn mir zur Zeit keine Fehler bekannt sind, sollten Sie alle Ergebnisse hinterfragen. Für Hinweise auf Programmfehler bin ich dankbar. (E-Mail siehe Kontakt-Seite)

Das Programm wurde mit dem Firefox 2.0 und dem Internet Explorer 7.0 erfolgreich getestet. Ich empfehle die Verwendung des Firefox.

Allgemeine Einstellungen
Klicken Sie auf einen Parameter, um seinen Wert zu ändern.
Frequenz: f =
Smith Chart normieren auf: Zw =

Aktuelles Anpassnetzwerk
Klicken Sie auf ein Element, um eine Tabelle mit allen seinen Eigenschaften angezeigt zu bekommen. Um einen dieser Werte zu bearbeiten, klicken Sie auf den entsprechenden Wert in der Tabelle.
Klicken Sie auf "Element einfügen" um ein neues Bauteil einzufügen. Größere Netzwerke werden über mehrere Zeilen dargestellt.

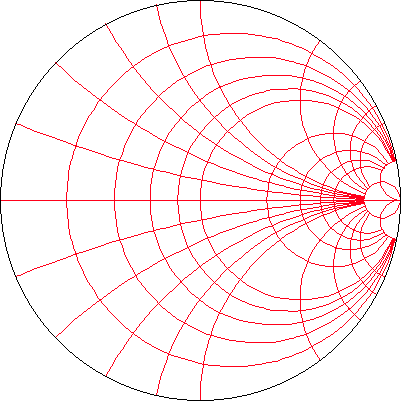

Smith Chart
Das Smith Chart wird automatisch nach jeder Änderung des Anpassnetzwerkes aktualisiert. Dieser Vorgang kann ggf. mehrere Sekunden dauern. Wenn die Impedanz der Quelle komplex ist, wird neben der Quellimpedanz (Source) auch die komplex konjugierte Quellimpedanz (Source*) eingezeichnet. Beachten Sie, dass in diesem Fall auf den komplex konjugierten Wert angepasst werden muss. Die Toleranzen der Bauteile werden hier nicht berücksichtigt.


Speichern Sie den folgenden Link, damit Sie beim nächsten Besuch an diesem Netzwerk weiterarbeiten können:






Bauteiltoleranzen


Auswirkung der Bauteiltoleranzen im Smith Chart
In dem folgenden Smith Chart werden sämtliche Eingangsreflexionsfaktoren, die aufgrund der Bauteiltoleranzen möglich sind, angezeigt. Sie können Toleranzen definieren, indem Sie auf ein Bauteil im Anpassnetzwerk klicken.
Dieses Bild wird nicht automatisch nach einer Änderung im Anpassnetzwerk aktualisiert, sondern nur nachdem Sie auf "Smith Chart aktualisieren" geklickt haben.

Smith Chart aktualisieren
